Podkładka dystansowa na sworznie 82x51x1.0
GX-AFTER

Podkładka dystansowa na sworznie 82x51x1.0

Numer katalogowy:SKX829970A1 Nr OEM:P82X51X1.0 Producent:GX-AFTER
Dodaj opinię

Podkładka Dystansowa Sworznia 50mm JCB 82x51x1mm - 823/00220

Specyfikacja Techniczna i Kompatybilność

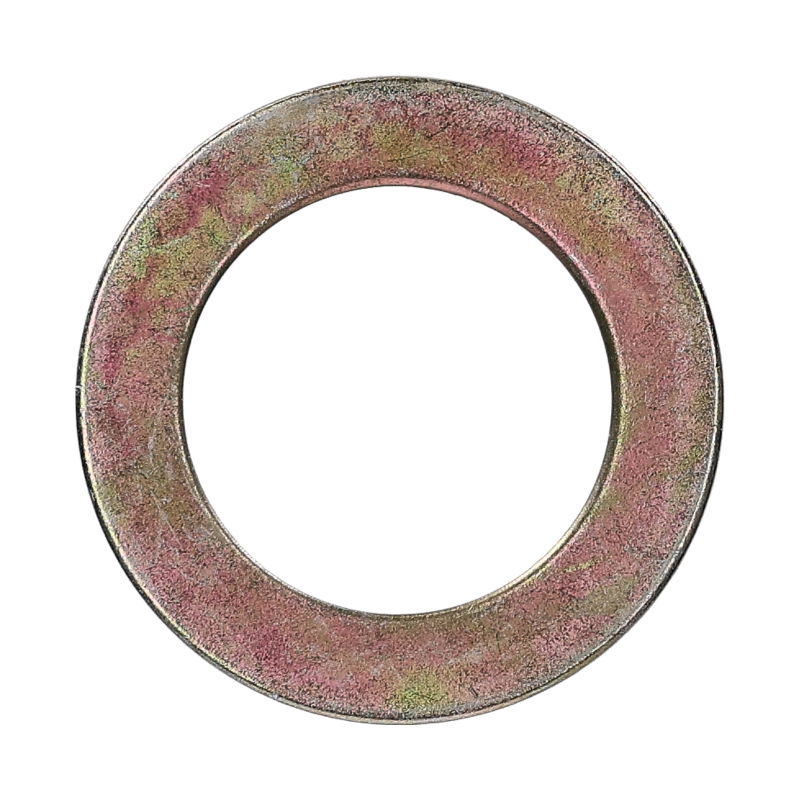

Podkładka dystansowa (regulacyjna) o numerze katalogowym 823/00220 z oferty GX-AFTER. Jest to stalowy pierścień o wymiarach 82 x 51 x 1.0 mm, przeznaczony do kasowania luzów osiowych na sworzniach o średnicy 50 mm. Stosowana powszechnie w układach kinematycznych maszyn JCB (koparki JS, koparko-ładowarki, ładowarki), w miejscach takich jak połączenie łyżki z ramieniem, konik czy siłowniki.

Numer katalogowy: 823/00220
Typ elementu: Podkładka dystansowa (Shim)
Średnica wewnętrzna: 51 mm (na sworzeń 50 mm)
Średnica zewnętrzna: 82 mm
Grubość: 1.0 mm
Materiał: Stal utwardzana
Producent: GX-AFTER

Precyzyjne podkładki GX-AFTER są niezbędne do prawidłowego montażu osprzętu. Dzięki zastosowaniu wysokogatunkowej stali są odporne na ścieranie i zgniatanie, co pozwala na długotrwałe utrzymanie sztywności połączeń sworzniowych.

Cechy Podkładki GX-AFTER 823/00220

Eliminacja Luzów: Pozwala na precyzyjne skasowanie luzu bocznego między uchem łyżki a ramieniem, co zapobiega stukaniu i przyspieszonemu zużyciu sworzni.
Ochrona Uszczelnień: Prawidłowo dobrany dystans zapobiega zgniataniu uszczelek pyłowych (O-ringów lub uszczelek wargowych) przez elementy robocze.
Odporność na Nacisk: Stal o odpowiedniej twardości nie ulega deformacji plastycznej pod wpływem ogromnych sił występujących w układzie koparkowym.
Uniwersalność: Standardowy wymiar dla sworzni 50mm sprawia, że podkładka pasuje do wielu modeli maszyn JCB oraz innych producentów.

Zastosowanie w maszynach JCB

Kategoria Zastosowanie
Koparki Gąsienicowe JCB JS 130, JS 145, JS 160, JS 180, JS 200, JS 220 (Sworznie łyżki, kiwaka - tam gdzie występuje fi 50mm)
Koparko-ładowarki 3CX, 4CX (Węzły o zwiększonej średnicy sworznia, np. tylne ramię w niektórych wersjach Heavy Duty)
Ładowarki Ładowarki teleskopowe Loadall (Sworznie siłowników, ramy - weryfikacja po wymiarze)

Podkładka pasuje do każdego sworznia o średnicy 50 mm, gdzie wymagana jest redukcja luzu osiowego.

Elementy Powiązane i Osprzęt

Podkładka jest elementem montażowym dla sworzni 50mm. Przy regeneracji połączenia warto wymienić również tuleje ślizgowe oraz uszczelniacze pyłowe (o-ringi), aby zapewnić długą pracę węzła.

⚠️ Ostrzeżenie Eksploatacyjne

Pozostawienie zbyt dużego luzu bocznego na sworzniu łyżki powoduje uderzenia podczas pracy ("kłapanie"), co drastycznie przyspiesza zużycie tulei i gniazd w ramieniu. Stosowanie podkładek dystansowych to tani sposób na uniknięcie drogiego tulejowania ramienia.

Rola Części w Maszynie i Diagnostyka Awarii

Podkładka 823/00220 wypełnia przestrzeń między uchem osprzętu a ramieniem maszyny.

  • › Hałas przy pracy (luz osiowy, brak podkładek).
  • › Wyciek smaru (podkładka nie dociska uszczelki).
  • › Szybkie zużycie tulei (nierównomierny rozkład sił).
  • › Wytarcie powierzchni ramienia (tarcie metal o metal bez dystansu).

📞 Nie możesz znaleźć części, której szukasz?

Bez obaw. Na naszej stronie prezentujemy tylko kilka tysięcy z ponad 60 000 części, które mamy w magazynie. Skontaktuj się z nami – prawdopodobnie mamy to, czego potrzebujesz od ręki!

🔧 Poradnik Eksperta: Kluczowe Wskazówki Montażowe

  1. Dobór Grubości: Zawsze miej pod ręką podkładki o różnych grubościach (np. 1mm, 2mm, 3mm). Pozwala to idealnie "na ciasno" spasować sworzeń, pozostawiając minimalny luz na smarowanie.
  2. Kolejność: Podkładki montuje się zazwyczaj między uchem ramienia a uchem łyżki, często osłaniając nimi gumowe uszczelniacze przeciwpyłowe.
  3. Smarowanie: Po zamontowaniu i skasowaniu luzów, obficie przesmaruj sworzeń. Smar musi wypłynąć szczelinami, tworząc barierę ochronną.

Techniczne FAQ i Ciekawostki

Na jaki sworzeń pasuje?

Podkładka ma średnicę wewnętrzną 51 mm, więc jest idealna do sworzni o nominalnej średnicy 50 mm. Zapewnia to 1 mm luzu montażowego.

Jaka jest grubość?

Ten konkretny model ma grubość 1.0 mm. Służy do precyzyjnego kasowania małych luzów. Dostępne są również inne grubości do większych korekt.

Ciekawostka o luzach

Czy wiesz, że luz osiowy na sworzniu wynoszący zaledwie 2 mm może powodować stukot słyszalny w promieniu kilkudziesięciu metrów? Dzieje się tak, ponieważ metalowa konstrukcja ramienia koparki działa jak pudło rezonansowe, wzmacniając każde uderzenie.

Znak zapytania

Masz wątpliwości lub potrzebujesz potwierdzenia, aby uniknąć kosztownego przestoju? Zadzwoń do nas. Nasi eksperci pomogą dobrać właściwą część, aby Twój sprzęt jak najszybciej wrócił do pracy.

SKX829970A1
P82X51X1.0
0.01 kg

Opis

PASUJĄCE DO
CAT
JCB
TYP MASZYNY
KOPARKO-ŁADOWARKA
MINIKOPARKA
ŁADOWARKA CZOŁOWA
ŁADOWARKA TELESKOPOWA
NUMERY OEM
823/00220 / P82X51X1.0
ŚREDNICA ZEWNĘTRZNA (MM)
82
ŚREDNICA WEWNĘTRZNA (MM)
51
WYSOKOŚĆ (MM)
1

Specyficzne kody

MPN
P82X51X1.0
