Element łączący / uchwyt pasujący do JCB 3CX 4CX
GX-AFTER

Element łączący / uchwyt pasujący do JCB 3CX 4CX

Numer katalogowy:SKX969872A Nr OEM:335/05601 Producent:GX-AFTER
Dodaj opinię

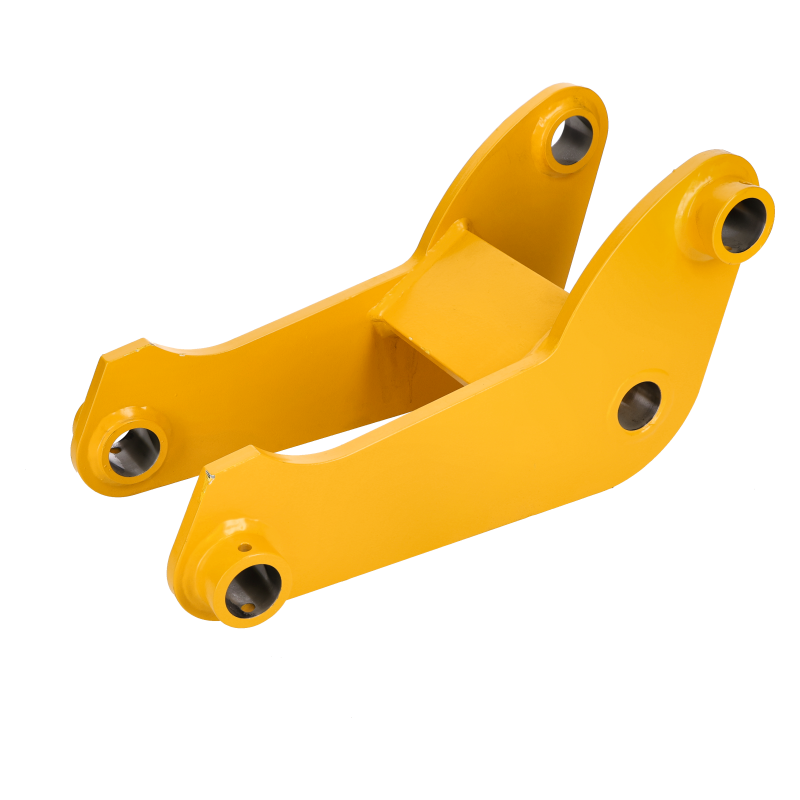

ŁĄCZNIK ŁYŻKI (RAMIĘ 14', 3 OTWORY) PASUJĄCY DO JCB 3CX, 4CX - 335/05601

Specyfikacja Techniczna i Kompatybilność

Kluczowy element kinematyki ramienia kopiącego – precyzyjnie wykonany łącznik łyżki (ang. tipping lever). Jest to element stalowy przenoszący siłę z siłownika łyżki na szybkozłącze lub bezpośrednio na łyżkę, kontrolując jej ruch (zamykanie i otwieranie). Ten model jest przeznaczony do koparko-ładowarek JCB 3CX i 4CX wyposażonych w dłuższe ramię 14-stopowe (14'0"). Wersja ta charakteryzuje się posiadaniem 3 otworów montażowych z każdej strony.

Numer katalogowy: 335/05601
Numery alternatywne: 335/05602
Zastosowanie: Tylne ramię kopiące (14 stóp)
Cechy: 3 otwory z każdej strony

GX-AFTER to inteligentny wybór dla Twojej maszyny. Dostarczamy wysokiej klasy zamienniki, które łączą doskonałą jakość z atrakcyjną ceną. Każda część jest starannie weryfikowana, aby zapewnić pełną kompatybilność i niezawodność, na której możesz polegać.

Niezbędne do Montażu

  • › Sworznie i tuleje: Zaleca się wymianę sworzni i tulei w punktach mocowania łącznika.
  • › Podkładki dystansowe (shim): Do skasowania luzów bocznych na sworzniach.
  • › Smar HYPTRON: Niezbędny do nasmarowania sworzni przed montażem.

Zastosowanie w maszynach

Marka Typ / Seria / Model
JCB Koparko-ładowarki: 3CX, 4CX (tylko modele z ramieniem 14-stopowym)

Powyższa lista ma charakter poglądowy. Kluczowa jest weryfikacja długości ramienia (14 stóp) i liczby otworów (3 z każdej strony).

⚠️ Ostrzeżenie Dotyczące Bezpieczeństwa

Przed rozpoczęciem wymiany łącznika, upewnij się, że maszyna stoi na stabilnym, równym podłożu, a ramię kopiące i łyżka są bezpiecznie oparte o ziemię. Nigdy nie pracuj pod niepodpartym osprzętem – ryzyko przygniecenia.

Rola Części w Maszynie i Diagnostyka Awarii

Łącznik łyżki (kość) przenosi siłę siłownika na łyżkę, umożliwiając jej zamykanie i otwieranie. Jest to element stale poddawany ogromnym siłom. Diagnostyka awarii jest kluczowa dla precyzji pracy.

  • › Nadmierny luz na łyżce, "klekotanie" osprzętu podczas pracy.
  • › Owalizacja otworów na sworznie (otwory stają się "jajowate").
  • › Pęknięcia zmęczeniowe materiału (zazwyczaj w okolicach otworów lub spawów).
  • › Trwała deformacja (wygięcie) łącznika po przeciążeniu lub uderzeniu.

📞 Nie możesz znaleźć części, której szukasz?

Bez obaw. Na naszej stronie prezentujemy tylko kilka tysięcy z ponad 60 000 części, które mamy w magazynie. Skontaktuj się z nami – prawdopodobnie mamy to, czego potrzebujesz od ręki!

🔧 Poradnik Eksperta: Kluczowe Wskazówki Montażowe

  1. Wymiana z tulejami i sworzniami: Montaż nowego łącznika na starych, zużytych sworzniach i tulejach mija się z celem. Luzy pozostaną, a nowy łącznik ulegnie szybkiemu wyrobieniu. Zawsze wymieniaj te elementy komplecie.
  2. Wybór otworów: 3 otwory montażowe służą do zmiany geometrii. Użyj odpowiednich otworów, zalecanych przez producenta dla Twojego typu osprzętu (innych dla szybkozłącza, innych dla łyżki na sworzniach).
  3. Kasowanie luzów: Użyj podkładek dystansowych (shim), aby skasować wszelkie luzy boczne (osiowe) na sworzniach. Zapobiega to stukaniu i wycieraniu się elementów.
  4. Smarowanie: Przed montażem, obficie nasmaruj sworznie i tuleje smarem (np. HYPTRON), aby zapobiec zapieczeniu.

Najczęściej Zadawane Pytania (FAQ)

1. Co oznacza "ramię 14'0""?

Oznacza to, że maszyna jest wyposażona w ramię kopiące (dipper) o zasięgu 14 stóp (ok. 4.26 metra). Ten łącznik jest dłuższy niż standardowy i pasuje tylko do tej wersji ramienia.

2. Do czego służą dodatkowe otwory (3 z każdej strony)?

Pozwalają one na regulację geometrii pracy łyżki. Zmiana punktu mocowania siłownika lub łyżki zmienia siłę zrywania oraz kąt obrotu osprzętu. Często inne otwory wykorzystuje się do montażu szybkozłącza, a inne do montażu łyżki bezpośrednio na sworzniach.

3. Mój stary łącznik ma tylko jeden otwór. Czy ten będzie pasował?

Prawdopodobnie nie. Jeśli Twój stary łącznik ma inną liczbę otworów, najprawdopodobniej masz inne (np. krótsze) ramię. Ten model 335/05601 jest specyficzny dla ramienia 14-stopowego z potrójnymi otworami. Przed zakupem skontaktuj się z nami w celu weryfikacji.

Znak zapytania

Masz wątpliwości lub potrzebujesz potwierdzenia, aby uniknąć kosztownego przestoju? Zadzwoń do nas. Nasi eksperci pomogą dobrać właściwą część, aby Twój sprzęt jak najszybciej wrócił do pracy.

SKX969872A
335/05601
29.00 kg

Opis

PASUJĄCE DO
JCB
TYP MASZYNY
KOPARKO-ŁADOWARKA
NUMERY OEM
335/05601 / 335/05602

Specyficzne kody

MPN
335/05601
