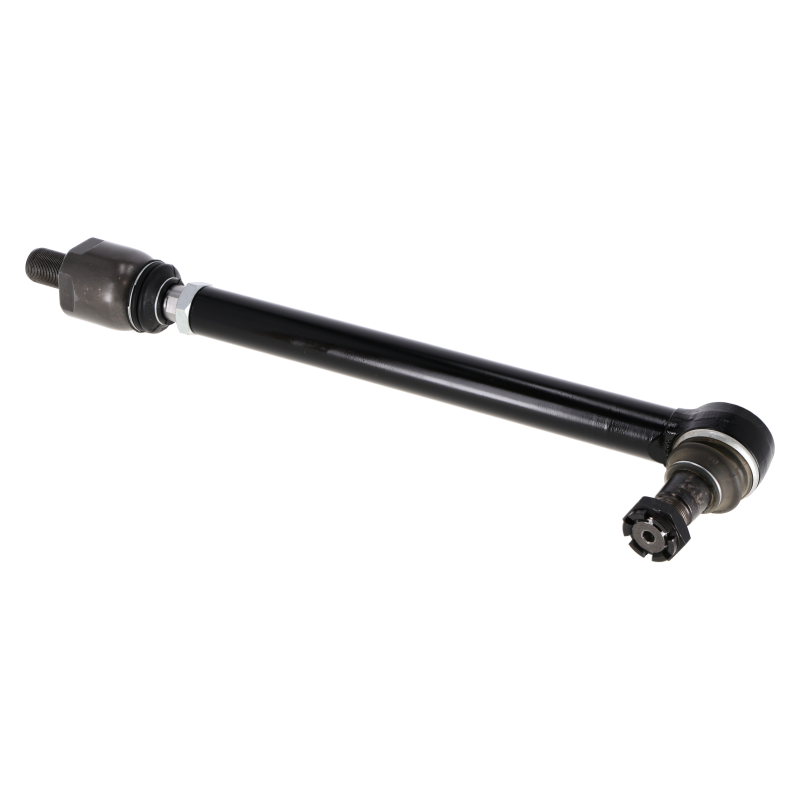

Drążek Kierowniczy Kompletny JCB 4CX 3CX Super 128/13949
GX-AFTER

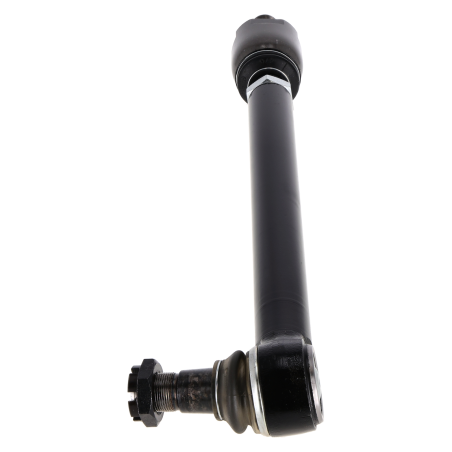

Drążek kierowniczy – pasujący do maszyn JCB

Numer katalogowy:SKX860105A Nr OEM:128/13949 Producent:GX-AFTER
Dodaj opinię

Drążek Kierowniczy Kompletny pasujący do JCB 3CX Super 4CX - 128/13949

Specyfikacja Techniczna i Kompatybilność

Drążek kierowniczy (kompletny) o numerze katalogowym 128/13949 z oferty GX-AFTER. Jest to kluczowy element układu kierowniczego, dedykowany do ciężkich koparko-ładowarek JCB wyposażonych w dwie osie skrętne (4WS). Drążek odpowiada za przenoszenie siły z siłownika hydraulicznego bezpośrednio na zwrotnice kół, zapewniając synchronizację skrętu. Solidna konstrukcja z rury o średnicy 40 mm gwarantuje odporność na zginanie w trudnym terenie.

Numer katalogowy: 128/13949
Numery alternatywne: 126/01947, 126/02419
Typ elementu: Drążek kierowniczy kompletny (Track Rod Assembly)
Długość całkowita: 590 mm
Średnica rury: 40 mm
Gwinty końcówek: M28 x 1.5
Wymiary stożków: 28.90 mm / 32.40 mm
Przeznaczenie: Maszyny 4WS (4 koła skrętne)
Producent: GX-AFTER

Drążki GX-AFTER wykonane są z wysokogatunkowej stali kutej, co zapewnia im sztywność niezbędną do utrzymania poprawnej geometrii kół, nawet podczas pracy w trybie "kraba" przy pełnym obciążeniu łyżki ładowarkowej.

Cechy Drążka GX-AFTER 128/13949

Masywna Konstrukcja: Rura o średnicy 40 mm jest znacznie odporniejsza na uderzenia (np. o kamienie czy pnie) niż standardowe drążki, co zapobiega wygięciu elementu.
Kompletny Zestaw: Drążek jest dostarczany jako gotowy podzespół, co skraca czas naprawy i eliminuje ryzyko niedopasowania gwintów poszczególnych końcówek.
Precyzyjne Stożki: Wymiary stożków (28.90 / 32.40 mm) są idealnie dopasowane do zwrotnic w mostach napędowych JCB, co zapobiega luzowaniu się połączenia.
Gwint M28: Zastosowanie dużego gwintu M28x1.5 zapewnia potężną siłę trzymania i odporność na zerwanie gwintu podczas regulacji zbieżności.

Zastosowanie w maszynach JCB

Marka Modele (z dwiema osiami skrętnymi)
JCB 3CX SUPER, 4CX

Drążek pasuje wyłącznie do maszyn z równymi kołami i dwiema osiami skrętnymi. Przed zakupem sprawdź długość (590 mm).

Elementy Powiązane i Osprzęt

Po wymianie drążka konieczna jest kontrola zbieżności kół. Warto również sprawdzić stan siłownika skrętu (czy nie ma wycieków) oraz sworzni zwrotnic, gdyż luzy w tych miejscach przyspieszają zużycie drążków.

⚠️ Ostrzeżenie Dotyczące Bezpieczeństwa

Skrzywiony drążek kierowniczy drastycznie zmienia geometrię kół, co prowadzi do błyskawicznego niszczenia opon i nieprzewidywalnego zachowania maszyny na drodze. Prostowanie drążków jest zabronione – naruszona struktura stali może pęknąć w najmniej oczekiwanym momencie.

Rola Części w Maszynie i Diagnostyka Awarii

Drążek 128/13949 spina koła danej osi, zapewniając ich równoległą pracę.

  • › Ścinanie opon (zła zbieżność spowodowana wygięciem drążka).
  • › Luzy na kierownicy (wybite końcówki wchodzące w skład drążka).
  • › Maszyna "ściąga" w jedną stronę podczas jazdy.
  • › Widoczne uszkodzenie mechaniczne rury (wgniecenie, wygięcie).

📞 Nie możesz znaleźć części, której szukasz?

Bez obaw. Na naszej stronie prezentujemy tylko kilka tysięcy z ponad 60 000 części, które mamy w magazynie. Skontaktuj się z nami – prawdopodobnie mamy to, czego potrzebujesz od ręki!

🔧 Poradnik Eksperta: Kluczowe Wskazówki Montażowe

  1. Pomiary: Przed demontażem starego drążka zmierz dokładnie jego długość (od środka do środka sworzni) lub policz liczbę widocznych zwojów gwintu. Pozwoli to na wstępne ustawienie nowego drążka w przybliżonej pozycji.
  2. Montaż na sucho: Stożki drążka i gniazda w zwrotnicach muszą być idealnie czyste i suche. Nie używaj smaru na połączeniu stożkowym!
  3. Zbieżność: Wymiana drążka zawsze wiąże się z koniecznością ustawienia zbieżności. W maszynach 4WS jest to krytyczne dla poprawnego działania trybów skrętu.

Techniczne FAQ i Ciekawostki

Dlaczego rura ma aż 40 mm?

W maszynach 4CX przednia oś pełni rolę osi pchającej podczas pracy łyżką ładowarkową. Siły działające na koła próbują je "rozjechać". Gruba rura 40 mm zapobiega wyboczeniu drążka pod wpływem tych potężnych sił.

Co to jest 128/13949?

Jest to kompletny podzespół, składający się z rury łączącej oraz dwóch końcówek drążka (zazwyczaj jedna z gwintem lewym, druga z prawym), gotowy do montażu.

Ciekawostka o trybie "Krab"

W trybie "kraba" (jazda diagonalna) obie osie skrętne ustawiają koła w tym samym kierunku . Aby ten tryb działał poprawnie i nie niszczył opon, długość drążków kierowniczych na obu osiach musi być idealnie dobrana i wyregulowana.

Znak zapytania

Masz wątpliwości lub potrzebujesz potwierdzenia, aby uniknąć kosztownego przestoju? Zadzwoń do nas. Nasi eksperci pomogą dobrać właściwą część, aby Twój sprzęt jak najszybciej wrócił do pracy.

SKX860105A
128/13949
7.55 kg

Opis

PASUJĄCE DO
JCB
TYP MASZYNY
KOPARKO-ŁADOWARKA
NUMERY OEM
128/13949 / 126/02419 / 126/01947

Specyficzne kody

MPN
128/13949
